電加熱高溫高壓反應釜（臥式養護型，立式攪拌型）
溫度自動控制系統（溫度傳感器，加熱管，水冷盤管）
二氧化碳濃度自動控制系統（在線式二氧化碳濃度控制系統，高壓氣源）
壓力自動控制系統（壓力傳感器，高壓氣源，自動排氣閥）
濕度自動控制系統（加熱式濕度傳感器，加濕鍋爐）
真空控制系統（壓力傳感器，真空泵）
PLC中央控制系統（15寸觸摸屏，可編程人機交互界面，數據可記錄，可互聯網訪問）

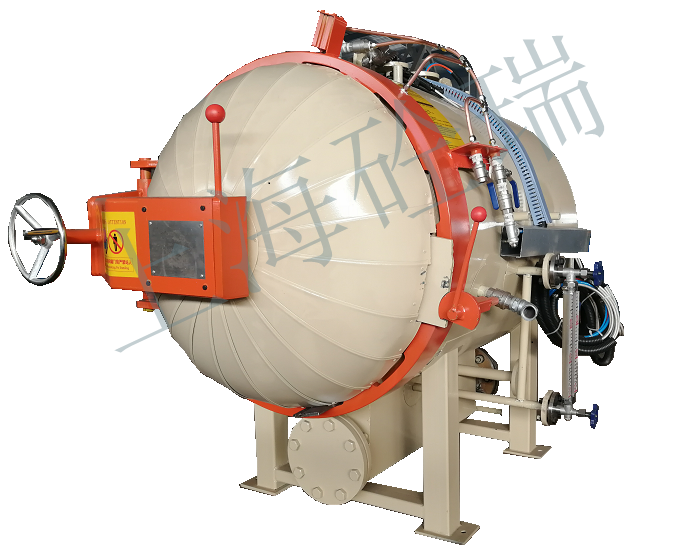

臥式反應釜實物圖

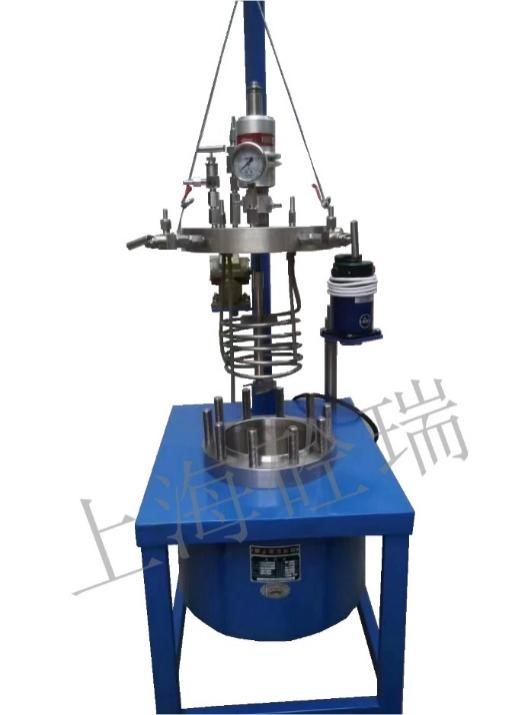

立式反應釜實物圖

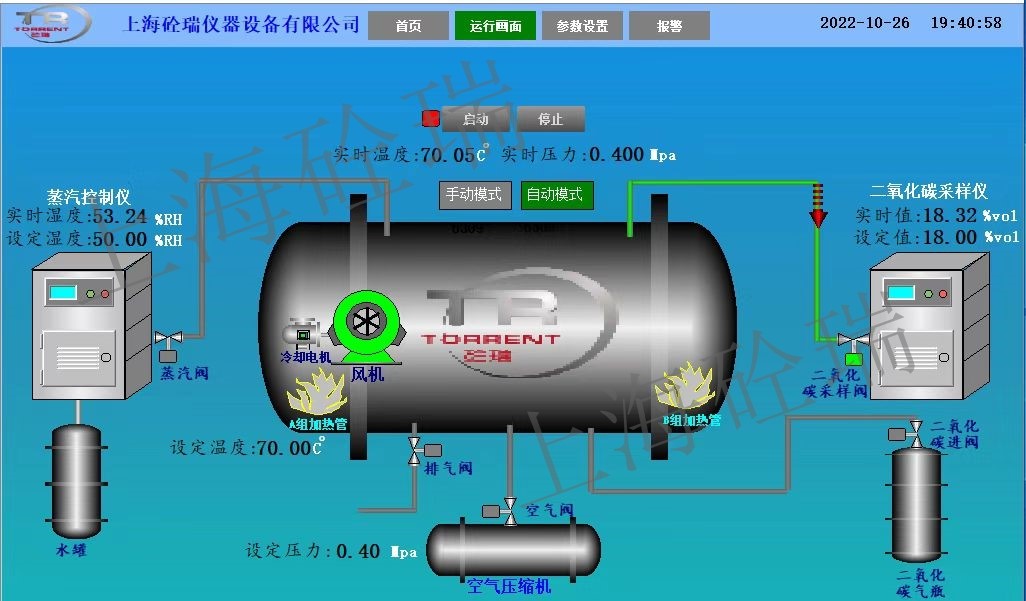

軟件操作界面示意圖
1.內筒直徑700mm,直筒長度800mm，材質Q345R，筒體厚度10mm；外形尺寸2230x1205x1370mm（長x寬x高），占地面積約7.5㎡，含不銹鋼臺車支架，可同時容納測試6塊600*600*12mm樣品，詳見產品設計圖與布局圖
2.設計壓力1.58MPa，設計溫度200℃，壓力控制精度±0.02MPa，溫度控制精度±2℃，二氧化碳濃度控制精度±2%，濕度控制精度±5% R.H；實際使用最大壓力1.2MPa，溫度190℃，相對濕度50～100%R.H，二氧化碳濃度0～100%
3.實驗裝置含罐體、快開門裝置、安全聯鎖裝置、高溫高壓風機、電熱管、鞍座、閥門、儀表、罐內軌道等，另配1.25MPa空壓機一臺
4.電氣自動控制系統含自動進蒸汽流量閥、自動進CO2流量閥、自動排氣泄壓閥、電磁閥、氣路、溫度傳感器、濕度傳感器、壓力傳感器、CO2濃度傳感器、電器控制箱、空氣壓縮機、CO2減壓閥、降溫水冷系統等配件
5.外部保溫采用雙層硅酸鋁巖棉，1.2mm冷軋板
6.高溫高壓攪拌風機功率2.5KW，可調轉速；冷卻循環水泵功率2KW
1.容積：10L；
2.加熱功率：4KW；
3.攪拌轉速：機械接觸式攪拌，10-1000轉/分；
4.電機功率：270W；
5.設計壓力：≤2Mpa；
6.最高溫度：≤350℃；
7.控溫方式：常規為電加熱，夾套加熱；水冷盤管降溫；
8.升降方式：可定制手動升降和電動升降兩種模式；
9.材質：材質為304或316L不銹鋼，可另加四氟內襯。
1. 檢測氣體：二氧化碳 CO2
2. 檢測原理：紅外原理
3. 測量范圍：0-100%VOL（其他量程可定制）
4. 分辨率：0.01%VOL
5. 精度：≤±1%FS（更高精度視傳感器而定） 3%F.S
6. 重復性：≤±0.5%
7. 響應時間：T90≤20 秒
8. 恢復時間：≤20 秒
9. 進氣流量：500ml/min--1L/min
10. 防爆標志：ExdⅡCT6
11. 防護等級：IP65
12. 檢測方式：在線檢測
13. 安裝方式：流通式
14. 外殼材質：全鑄鋁外殼、電鍍絕緣漆、防爆耐腐蝕、堅固耐用
15. 工作溫度：-20℃～+50℃（更高要求可定制）
16. 工作濕度：≤95%RH，無冷凝（更高要求可定制）
17. 工作壓力：≤30Kpa （更高要求可定制）
18. 電源：DC 24V（12-30V）
19. 單機重量：15Kg
20.進氣管路控制方式：3級分層自動控制
21.二氧化碳濃度控制精度：±2%
1. 探頭精度：±0.8%RH/0.1℃ （23±5℃）；
2. 測量范圍：﹣100～200℃、0～100%RH；
3. 工作范圍：﹣40℃～60℃、0～100%RH；
4. 相應時間：3～12s；
5. 允許風速：探頭端20m/s；
6. 數據刷新周期：1s；
7. 通訊輸出精度：±0.8%RH/0.1℃ （23±5℃）；
8. 儀表工作范圍：﹣10～50℃、0～100%RH；
9. 顯示：背光，可配置顯示內容
10. 趨勢指示：有，上下箭頭和最近數據曲線提示；
11. 報警提示：有，在參數后，出現感嘆號表示有報警；
12. 安全保護功能：探頭斷開時，可選擇輸出安全值；
13. 供電：24VDC，功耗小于10W；
14. 外殼/重量：ABS，約200g；
15.濕度控制精度：±5%。
電源電壓 380V，12KW；
外形規格 尺寸730/430/870mm；
最大蒸發量 17公斤；
蒸汽管口徑 DN15mm，雙路分段式輸出；
熱效率 98%。
5.1真空系統參數
1.通過設定，自動執行抽真空程序，抽真空速率可調，提供至少3種真空速率曲線供選擇；真空度達到設定值后自動切換并轉入加熱模式；
2.真空度可小于-0.08Mpa（臥式）或-0.095Mpa（立式）。
5.2高壓系統參數
1.壓力自動控制，當釜內壓力小于設定值后，可自動打開進氣閥，自動往罐內打入高壓空氣、混合氣體或純二氧化碳氣體，進氣壓力≤2Mpa；
2.當壓力高于設定值，自動打開泄壓閥，往室外排放釜內氣體，控制壓力平衡，排氣口直徑DN20，排氣管道安裝通往室外。
PLC作為系統控制中心，可對反應釜內的真空度、高壓壓力、溫度、二氧化碳濃度、濕度以及試驗規律進行編程，最多十種程序，全過程自動化控制；
具備手動和自動兩種模式，可實現多階段碳化反應功能暨真空度、溫度、壓力、濃度、濕度的單獨調控；
輸入方式：15寸電容觸摸屏人機交互界面；
數據庫：可實時記錄試驗參數，并導出保存；
控制系統采用西門子PLC系統，施耐德塑殼式斷路器與交流接觸器等配件。
